Lineárna optická prijímacia dióda
Popis
Technické parametre

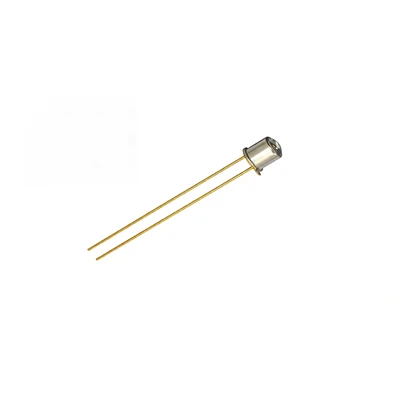

Lineárna optická prijímacia dióda (ED602MG3) je fotodióda s kovovým obalom TO18 na príjem optického signálu v lineárnom režime. V podmienkach reverznej predpätia VR=5 V má temný prúd 0,1 μA, napätie naprázdno 0,42 V, skratový prúd v rozsahu 1835 μA a prechodovú kapacitu 50 pF. Prevádza dopadajúce svetlo na proporcionálny elektrický výstupný signál; výstup sa mení lineárne s intenzitou prichádzajúceho svetla, vďaka čomu je vhodný skôr pre obvody na meranie intenzity svetla než pre jednoduchú detekciu zapnutia.
Prijímacie diódy s lineárnym režimom pre obvody na meranie svetla vyžadujú stabilné parametre temného prúdu a kapacity, inak sa objaví drift merania. Náš hotový komponent 100% elektrooptický testovací postup tieni jednotky s abnormálnym tmavým prúdom, pričom zachováva stabilitu merania pre zákaznícke obvody snímania svetla.
Technické parametre
|
Parameter |
Špecifikácia |
|
Materiál |
Kremíkový fotodiódový čip, kovový kryt TO18 |
|
Model |
ED602MG3 |
|
Balíček |
Kovová plechovka TO18 |
|
Reverzné napätie |
20 V |
|
Napätie otvoreného obvodu |
0.42 V |
|
Skratový prúd |
1835 μA |
|
Temný prúd @ VR=5V |
0.1 μA |
|
Kapacita spoja |
50 pF |
Aplikácie
Obvody merania intenzity osvetlenia
Optický prijímací prvok s lineárnou odozvou na meranie relatívneho jasu dopadajúceho svetla.
Analógové optoelektronické detekčné prístroje
Vytvára proporcionálny elektrický signál zodpovedajúci intenzite svetelného vstupu v reálnom čase.
Optické testovacie prípravky Labgrade
Lineárny optický prijímací komponent pre laboratórne testovacie zariadenie na meranie svetelného výkonu PCB.
Prispôsobenie
Podporované sú služby OEM / ODM. Akceptujeme výrobu podľa zákazníckych výkresov alebo fyzických prototypov. Cyklus vývoja colnej vzorky je približne jeden týždeň. K dispozícii sú hodnotiace vzorky pred hromadnou výrobou.
Balenie a doprava
Každá lineárna optická prijímacia dióda je zabalená vo vnútri antistatickej ochrannej nádoby, ktorá je umiestnená vo vnútri nárazuvzdornej penovej krabice. Škatule sa dodávajú do vystužených exportných vlnitých kartónov naplnených tlmiacimi materiálmi, ktoré sú zabalené vo vodeodolnej strečovej fólii. Antistatické a krehké výstražné štítky sú vytlačené zvonka. Podporované sú obchodné podmienky EXW, FOB, DDP.
